Lựa chọn thiết bị đóng cắt điện an toàn cho công trình

Thiết bị đóng cắt (CB) có vai trò đảm bảo vận hành hệ thống điện ổn định và an toàn. Trong lắp đặt điện công trình, việc lựa chọn CB phù hợp là công việc được ưu tiên hàng đầu. Tuy nhiên, đây không phải là nhiệm vụ dễ dàng khi thị trường đang có rất nhiều sản phẩm với mẫu mã, kích thước và thương hiệu khác nhau. Trong bài viết này, Đăng An hướng dẫn cách chọn thiết bị CB đúng cách.

1. Lựa chọn thiết bị đóng cắt theo dòng tải điện

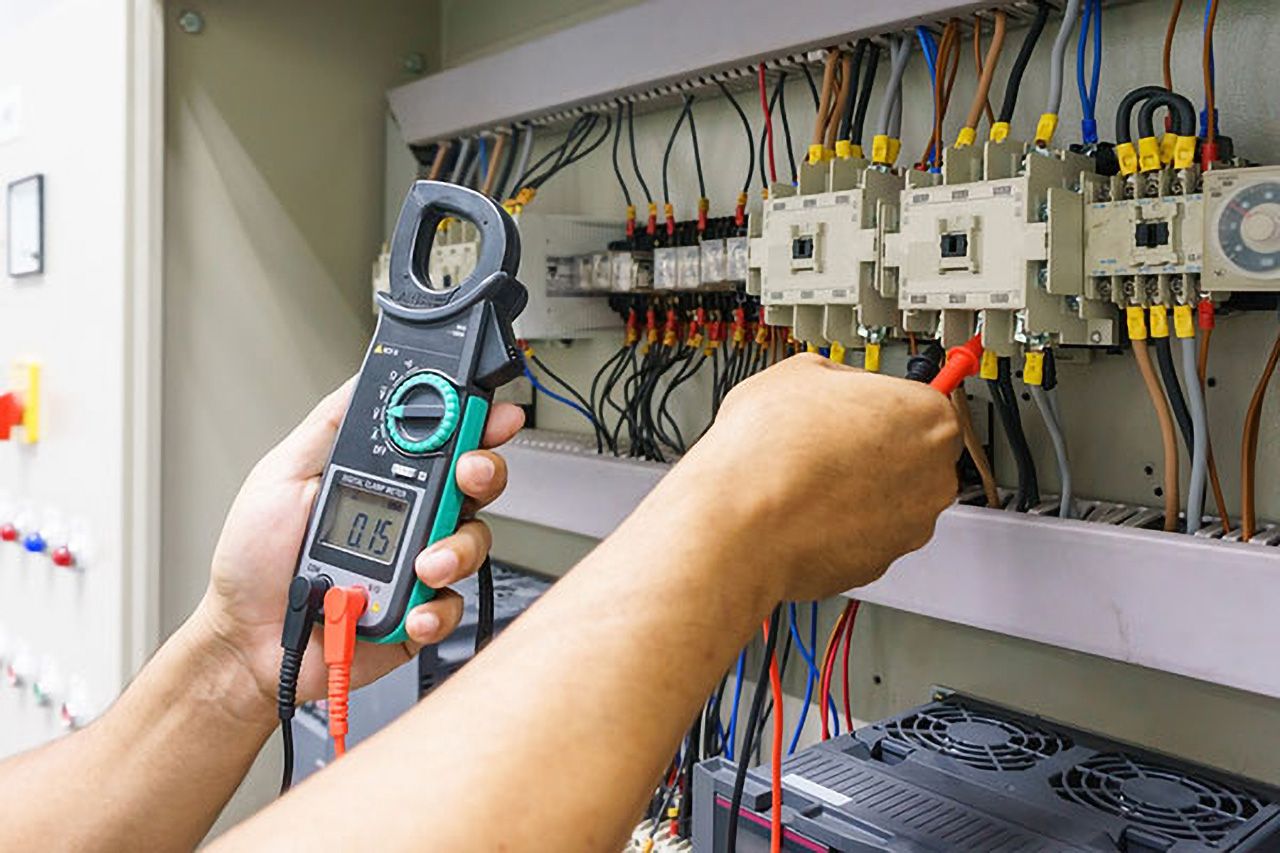

Dòng tải điện là lượng dòng điện mà một hệ thống điện hoặc thiết bị cụ thể sử dụng trong khoảng thời gian nhất định, được đo bằng đơn vị Ampe (A). Để đảm bảo hiệu suất và an toàn, việc lựa chọn thiết bị đóng cắt cần phải phù hợp với dòng tải điện đang được sử dụng.

Khi lựa chọn mua các thiết bị đóng cắt cần đảm bảo đáp ứng các điều kiện quan trọng sau: Ib ≤ Ir ≤ Iz và Iscb ≥ Isc

Trong đó:

• Ib là dòng điện lớn nhất của phụ tải (được tính toán từ công suất của phụ tải)
• Ir là dòng điện định mức của thiết bị đóng cắt (thông số của thiết bị đóng cắt)
• Iz là dòng điện mang tải lớn nhất của dây và cáp dẫn điện (thông số của dây và cáp)
• Isc là dòng điện tối đa mà thiết bị đóng cắt ngắt mạch khi xảy ra ngắn mạch.
• Iscb là dòng ngắn mạch định mức của thiết bị đóng cắt (thông số của thiết bị đóng cắt)

2. Lựa chọn thiết bị đóng cắt theo công dụng

Lựa chọn thiết bị đóng cắt cũng cần phải phù hợp công dụng để giúp tối ưu hóa hiệu suất và đảm bảo an toàn trong từng ứng dụng. Dưới đây là một số hướng dẫn chi tiết:

Trong điện dân dụng

Thông thường, hệ thống điện dân dụng có tải điện không quá lớn, nên sử dụng thiết bị đóng cắt nhỏ gọn như MCB, CB tép,… là lựa chọn phù hợp. Những thiết bị này sẽ giúp bảo vệ dòng điện trong các trường hợp vận hành không ổn định, quá tải hay gặp sự cố hư hỏng.

Trong điện công nghiệp

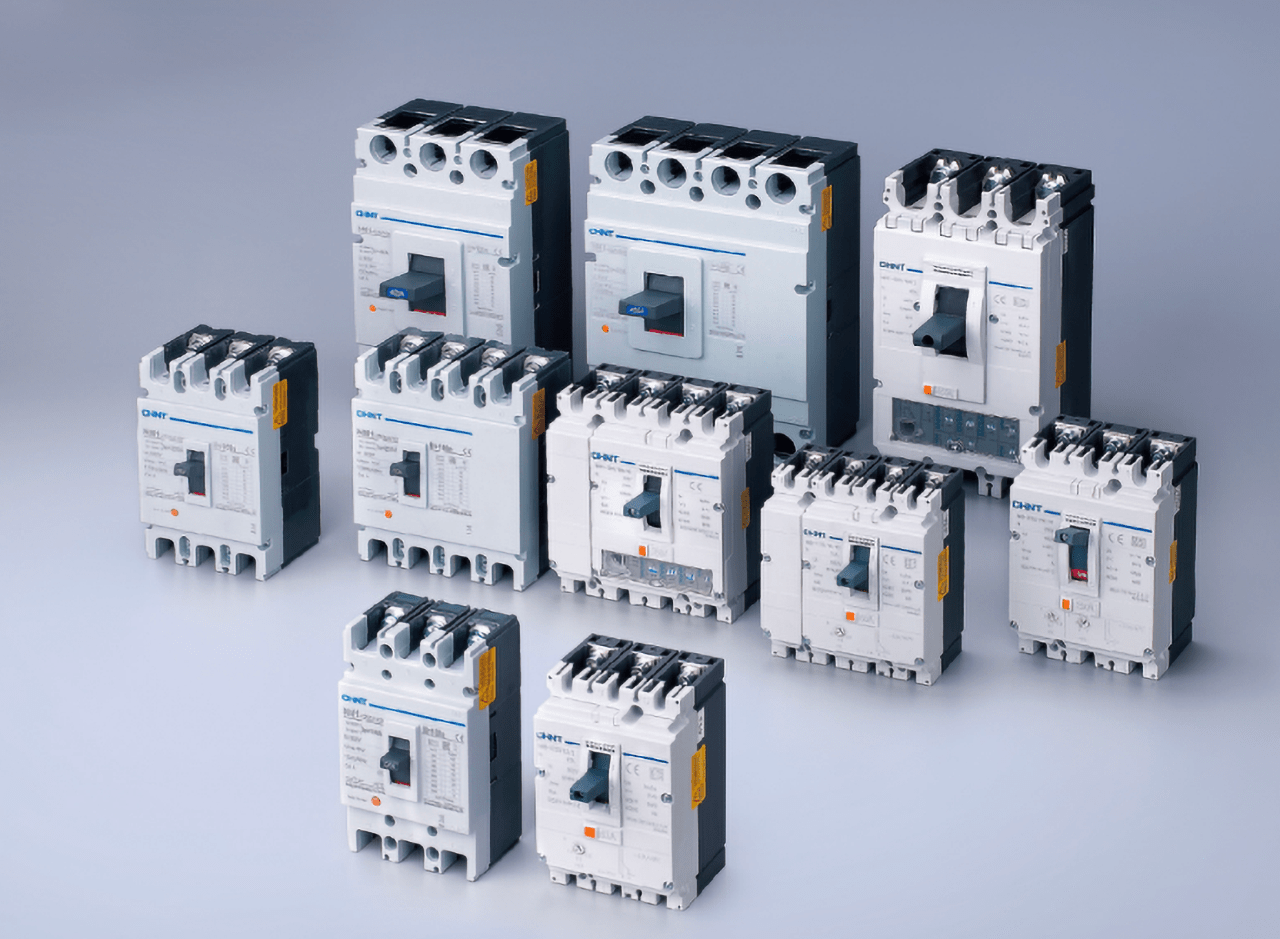

Điện công nghiệp thường có công suất lớn, thường xảy ra tình trạng quá tải khi vận hành sản xuất, hay biến động về dòng điện. Do đó, nên lựa chọn thiết bị đóng cắt tải lớn như MCCB sẽ phù hợp và đáp ứng tốt với nhu cầu của hệ thống công nghiệp hơn.



3. Lựa chọn thiết bị đóng cắt theo chỉ số

Lựa chọn các thiết bị đóng cắt điện đòi hỏi sự phù hợp với các chỉ số đặc trưng của hệ thống điện để giúp đảm bảo hiệu suất và an toàn trong quá trình vận hành. CB cần có khả năng ngắt mạch với dòng điện ngắn mạch lớn, thường là từ vài chục kA. Điều này đảm bảo khả năng xử lý sự cố ngắn mạch một cách hiệu quả.

Chế độ làm việc ở trị số định mức trên CB phải là ổn định và bền bỉ. Tức là CB phải có khả năng chịu đựng mức dòng điện định mức chạy qua nó trong thời gian kéo dài mà không gặp sự cố. Mạch dòng điện trên CB cũng cần phải có khả năng chịu đựng dòng điện lớn khi tiếp điểm đã đóng hoặc đang trong quá trình đóng.

Để cải thiện tính ổn định nhiệt, điện động trên các thiết bị điện và hạn chế sự phá hoại từ dòng điện ngắn mạch, CB cần được thiết kế với thời gian cắt ngắn. Điều này đòi hỏi sự kết hợp hiệu quả giữa thực lực trong thao tác cơ học và sử dụng thiết bị dập hồ quang tích hợp bên trong CB.
